Initiation à la modélisation sur Revit

Type de murs du sous-sol

5_Type_de_mur_sous-sol

Depuis la vue « 1 – Sous-sol » :

dans l'onglet « Structure » du ruban, choisir « Mur » / « Mur architectural ».

La fenêtre de propriétés propose un mur type par défaut. Pour créer celui que vous souhaitez, cliquer sur Modifier le typepuis Dupliquer.

Entrer le nom « Mur sous-sol parpaing + enduit ».

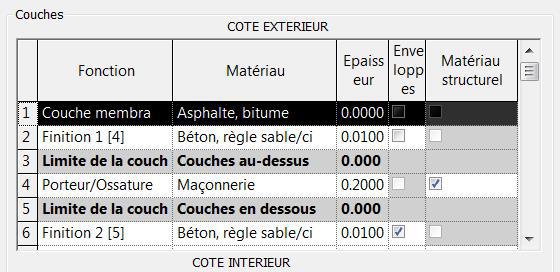

Modifier la structure du mur de façon à obtenir ceci :

Couches de murs

Remarque : le type de finition désigne les priorités lors de croisements de murs (exemple entre un mur de façade et un refend). Ainsi, le porteur est de priorité 1, le doublage : 2, l'isolant/vide : 3, finition 1 : 4 et finition 2 : 5.

Remarque : le porteur est placé entre les limites de couche principale afin que l'option « axe du porteur » (que nous utiliserons plus tard) désigne le milieu de la maçonnerie.
