Initiation à la modélisation sur Revit

Gestion et création des vues associées aux niveaux

4_Vues

  • Dans l'arborescence de projet, sélectionner les vues en plan disponibles une par une en modifiant le type de vue :

Modifier le type

  • A la rubrique « Discipline » de la fenêtre des propriétés, choisir les options suivantes :

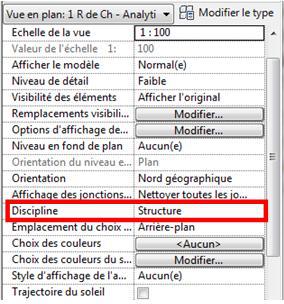

Fenêtre des propriétés : option "structure" pour les vues analytiques
Fenêtre des propriétés : option "architecture" pour les autres vues

  • Régler ensuite la « Plage de vue » pour chaque vue.

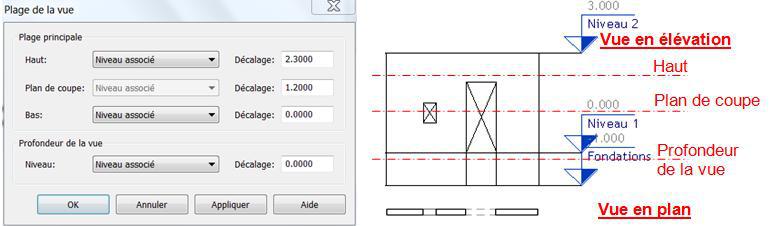

Plage de vue

Remarque : ne pas hésiter à cliquer sur le bouton "Aide de la boîte de dialogue".

Et choisir "Bas" comme direction des vues dans la fenêtre des propriétés de chaque vue.

Direction des vues

Vérifier que l'icône « Cadrer la vue » Icône : cadrer la vuedans la barre de contrôle et d'affichage est barrée.

Pour chaque niveau, vous devez avoir 2 vues :

  • la première ayant comme options « Catégorie de modèles » et « Catégories d'annotations » cochées dans « remplacement visibilité / graphisme » ;

  • la seconde ayant uniquement l'option « Catégorie de modèles analytiques » cochée.

Ainsi, pour chaque niveau, vous obtiendrez une première vue type plan d'Archi (mur avec épaisseur) et une seconde de type schéma de structure (mur = trait).

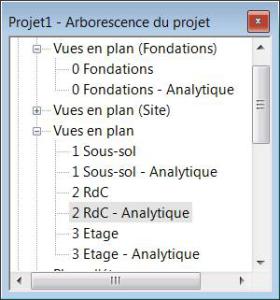

Arborescence de projet - vues 3D

ainsi que les vues 3D :

Vues 3D
