Dalle haute RdC

15_Dalle_etage_et_tremie

Modélisation de la trémie

Le sol est composé (de haut en bas) :

- parquet bois de 10 mm d'épaisseur ;

- couche résiliente caoutchouc 2 mm d'épaisseur ;

- dalle béton 200 mm d'épaisseur ;

- un vide (air) de 90 mm pour passer les réseaux ;

- une plaque de plâtre de 10 mm.

Remarque : il est à saisir à l'étage (fenêtre des propriétés : Niveau : 3 Etage).

Une fois le plancher représenté, ajouter la trémie. Pour cela, sélectionner la dalle et aller dans l'onglet Icône : modifier sol du ruban.

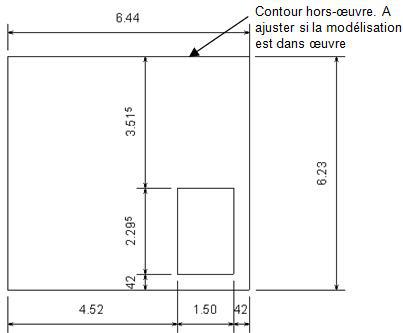

Cliquer sur « Modifier la limite ». Choisir d'ajouter un contour rectangulaire Icône : Rectangledans la dalle. Revit soustraira automatiquement cette zone pour en faire une trémie. Il vous faudra néanmoins la déplacer pour accéder aux dimensions et pour pouvoir les ajuster.

Icône : modifier la limite
