Chap 12 . La puissance en triphasé et sa mesure.
Exercice N°01		 Contact
La puissance dans les lignes sous tensions alternatives sinusoïdales triphasées équilibrées.   Corrigé

 Accueil Retour <

Mettre en œuvre le théorème de Boucherot.

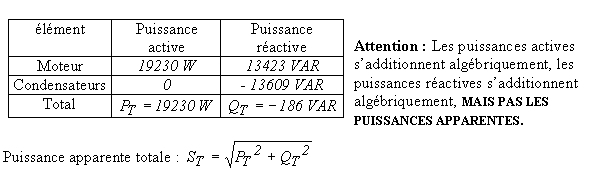

Tableau de Boucherot

Le courant dans la ligne qui alimente l’ensemble (moteur et condensateurs) est de 29,2A, alors que le courant consommé par le moteur seul est de 35,6A.

Les condensateurs ont permis de « relever le facteur de puissance ». Ceci a pour conséquence de diminuer la valeur efficace du courant dans la ligne et donc de diminuer les pertes Joule dans les résistances parasites des conducteurs de la ligne.

Les pertes Joule dans la ligne ont été diminuées dans un rapport retour


Version 1.0 - 27/07/2004 - Michel PIOU
