Théoriquement : reporter les couplages sur l'horloge, les bornes à coupler sont celles qui sont à la même heure
Dans l'exemple ci-dessus deux indices 1 et 5 du groupe 3;
relier a' et c", b' et a", c' et b"
Pour augmenter la puissance disponible et pour faciliter la maintenance, on retrouve souvent des transformateurs couplés en parallèle
On couple en parallèle les primaires.
Pour pouvoir coupler en parallèle les secondaires, il faut que les tensions secondaires des deux transformateurs soient égales
Conditions de couplage
Les valeurs efficaces secondaires doivent être égales
ua'b' = m'.uA'B' et ua"b" = m".uA"B" donc il faut que
m' = m"
Les tensions secondaires doivent être en phase :
(ua'b',uA'B') = 30*I'h et (ua"b",uA"B") = 30*I"h donc les indices horaires doivent être égaux
On peut cependant coupler deux transformateurs d'indices différents mais appartenant au même groupe de couplage à condition de rechercher les bornes secondaires en phase
Recherche du couplage

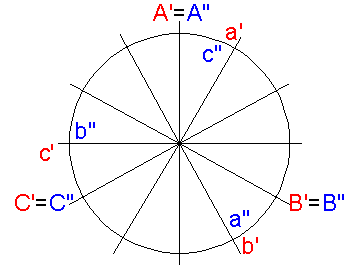

Théoriquement : reporter les couplages sur l'horloge, les bornes à coupler sont celles qui sont à la même heure
Dans l'exemple ci-dessus deux indices 1 et 5 du groupe 3;
relier a' et c", b' et a", c' et b"
Recherche expérimentale :
Coupler les primaires , relier a' et a" et placer un voltmètre entre b' et b" et un autre en c' et c". Pour coupler, il faut que les deux voltmètres indiquent une tension négligeable devant la tension nominale
Si les indices sont différents, la condition n'est pas réalisée. On permute alors cycliquement les bornes A", B", C" jusqu'à obtenir deux tension négligeables.
Répartition de la charge
Les deux transformateurs couplés alimentent une charge équilibrée sous U2 , I2.
On remplace chaque transformateur par son équivalent Yy0 puis on s'intéresse à une phase
Les deux transformateurs ont les mêmes tensions primaires et secondaires donc les mêmes chutes de tension :
