Dans un transformateur triphasé, le déphasage entre les tensions primaires et secondaires peuvent prendre toutes les valeurs multiples de 30°.
Ce déphasage est caractérisé par l'angle de la tension composée HT par rapport à la tension composée BT homologue : q = (uab , uAB).
On prendra dans tous les cas 0° <= q <= 360°.
Le déphasage étant multiple de 30°, on le compte en heures : 1 h = 30°
L'indice horaire est donc Ih = q°/360
Méthode de détermination de l'indice
Les points placés sur les bobines repèrent les sens d'enroulement : un courant entrant par le point crée un flux positif.
Les f.é.m des enroulements sont donc orientées positivement à partir du point
Les f.é.m des enroulements d'une même colonne sont en phase :
(ea,eA) = (eb,eB) = (ec,eC) = 0
La loi des mailles permet d'exprimer les tensions composées en fonction des f.é.m.
Dans l'exemple : uAB+eA = 0 et
uab+ea -eb = 0
On construit les vecteurs de Fresnel correspondant à uAB et uab .
On mesure dans le sens direct l'angle
q = (uab , uAB) et on déduit l'indice horaire
Ih = q°/360
Groupe de couplage
èSi on inverse les bobines HT ou BT, on modifie de 180° la phase des tensions en ligne correspondante, l'indice horaire varie de 6
è Si on permute cycliquement les bornes HT ou BT :
a èbècèa , l'indice horaire change de ± 4
Les 12 indices sont classés en quatre groupes :
è Groupe I = indices 0 , 4 , 8
è Groupe II = indices 2 , 6 , 10
è Groupe III = indices 1 , 5 , 9
è Groupe IV = indices 3 , 7 , 11

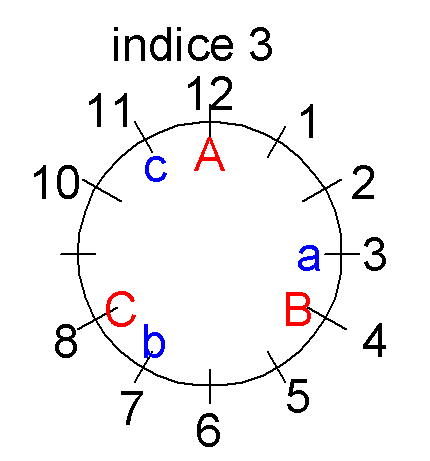

Représentation du couplage :
è Mettre A à midi , B à 4 h et C à 8 h
è a est à l'heure de couplage, b à 4 h de plus et c à 8 h de plus
