Fermeture
Pour établir le courant direct dans la diode, il faut successivement :
v détruire la barrière de potentiel en neutralisant la charge d'espace par injection de porteurs
v établir le flux de porteurs majoritaires pour stocker la charge Qsn.
Fermeture
Pour établir le courant direct dans la diode, il faut successivement :
v détruire la barrière de potentiel en neutralisant la charge d'espace par injection de porteurs
v établir le flux de porteurs majoritaires pour stocker la charge Qsn.

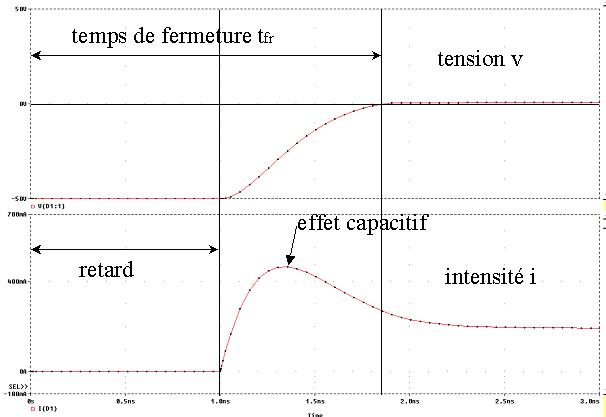

Fermeture
On a successivement :
v un temps de retard tant que la barrière de potentiel subsiste
v l'annulation de la tension et la montée du courant avec un dépassement dû à l'effet capacitif

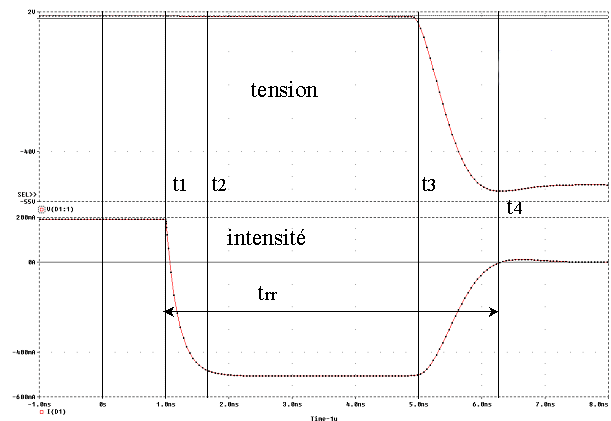

Ouverture
v Première phase : de 0 à t1, évacuation de la charge stockée, la diode reste passante
v Deuxième phase : de t1 à t2, le courant décroît et s'inverse avec une pente fixée par l'inductance du circuit; la tension est nulle.
Ouverture
v Troisième phase : de t2 à t3, évacuation de la charge Qs stockée, la tension reste nulle
v Quatrième phase : de t3 à t4, reconstitution de la barrière de potentiel; le courant s'annule et la tension devient négative
Le temps de recouvrement inverse trr est le temps durant lequel i < 0.
