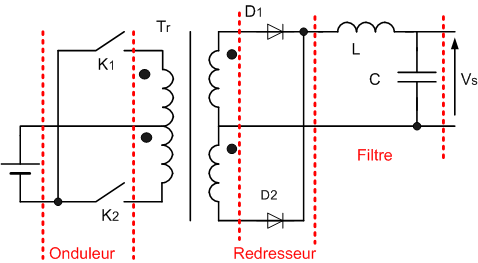

Structure push-pull
è Onduleur push-pull è Transformateur à point milieu au primaire et au secondaire è Redresseur P2 è Filtre L - C |
 |
Structure push-pull
è Onduleur push-pull è Transformateur à point milieu au primaire et au secondaire è Redresseur P2 è Filtre L - C |
|

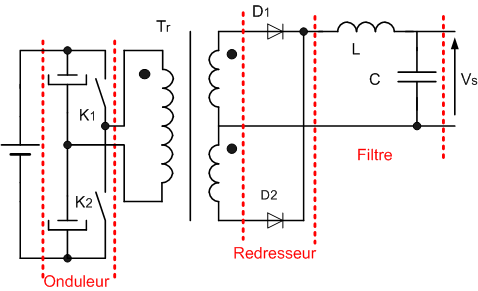

Structure demi-pont
è Onduleur demi-pont è Transformateur à point milieu au primaire et au secondaire è Redresseur P2 è Filtre L - C |
 |

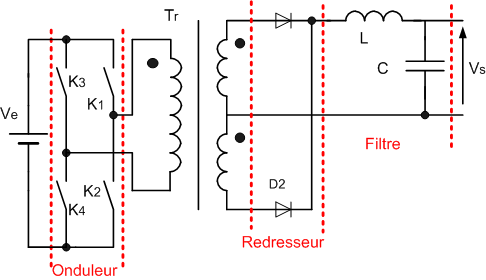

Structure en pont
è Onduleur en pont è Transformateur à point milieu au primaire et au secondaire è Redresseur P2 è Filtre L - C |
 |
Le but de ce type de structure est de mieux utiliser le transformateur d'isolement en le faisant travaille avec un flux alternatif.
Toutes choses égales par ailleurs, on peut transmettre à travers le transformateur 50 à 70 % d'énergie en plus qu'avec les structures asymétriques flyback ou forward
L'alimentation symétrique fonctionne comme un convertisseur continu - continu indirect :
è on utilise une structure de type onduleur pour passer du continu à l'alternatif
è on transmet ce signal alternatif à travers le transformateur qui assure l'isolement source - charge et l'adaptation de tension
è on redresse et on filtre la tension alternative secondaire pour alimenter la charge en continu
