Alimentation d'une branche de type courant bidirectionnelle en tension par une branche tension bidirectionnelle en courant

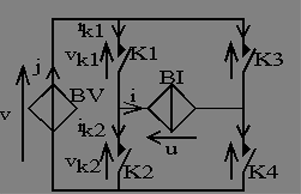

Structure

v Règles de structure :

• Interdiction de fermer simultanément K1 et K2 ou K3 et K4
• Interdiction d'ouvrir simultanément K1 et K2 ou K3 et K4

èCommande complémentaire de K1 et K2 d'une part, K3 et K4 d'autre part

• de 0 à a.T : K1 et K4 sont fermés et K2 et K3 sont ouverts
• de a.T à T : K2 et K3 sont fermés et K1 et K4 sont ouverts



Formes d'ondes

v Phase 1 :

• K1 et K4 fermés donc vk1 = vk4 = 0 ,

vk2 = vk3 =V , u = V

• K2 et K3 ouverts donc ik2 = ik3 = 0 ,

ik1 = ik4 = j = I

v Phase 2 :

• K1 et K4 ouverts donc ik1 = ik4 = 0 ,

ik2 = ik3 = j = -I

• K2 et K3 fermés donc vk2 = vk3 = 0 ,

vk1 = vk4 = V , u = -V



Valeurs moyennes

v branche courant

• Umoy = (2.a -1).V
• Imoy = I

v branche tension

• Vmoy = V
• Jmoy = (2.a -1).J

Si a < 0,5 , Umoy < 0 et Jmoy < 0 , la puissance est transférée de la branche courant à la branche tension

Si a > 0,5 , Umoy > 0 et Jmoy > 0 , la puissance est transférée de la branche tension à la branche courant



Choix des interrupteurs

v Choix de K1 et K4

• unidirectionnels en tension et courant
• quand K1 est fermé, ik = I = Cste donc pas d'ouverture naturelle
• quand K est ouvert vk = V = Cste donc pas de fermeture naturelle

K est un interrupteur de type In7 unidirectionnel en tension et courant, commandé à l'ouverture et à la fermeture

v Choix de K2 et K3

• unidirectionnel en tension et courant
• état complémentaire de K1 et K4

K2 et K3 sont des interrupteurs de type In2
