Commutations

Ensemble des phénomènes apparaissant lors

des changement d'état :

v fermeture = passage de l'état bloqué à l'état saturé

v ouverture = passage de l'état saturéà l'état bloqué



Montage étudié :



Commutation de fermeture = passage bloqué èsaturé

à t = 0, la tension de commande eb passe de 0 à Eb1, niveau suffisant pour saturer le transistor avec un courant Icsat.

• première phase : il faut d'abord débloquer la jonction JBE; tant que cette jonction est bloquée, aucun porteur n'est injecté dans la base et le courant collecteur reste nul; cette phase dure de 0 à td (d = delay = retard); comme il est difficile de déterminer l'instant où ic commence à croître, td est l'intervalle durant lequel ic < 0,1.Icsat





Commutation de fermeture = passage bloqué èsaturé

• deuxième phase : dès que ib > 0, le transistor est en régime linéaire et ic augment au fur et à mesure que des porteurs sont injectés dans la base.
• vce = E - R.ic diminue; comme vce ne peut devenir négative, ic ne peut dépasser Icsat = E / R. Cette phase dure le temps de stocker Qlin dans la base; le temps de montée tr est défini comme le temps mis par ic pour passer de 0,1.Icsat à 0,9.Icsat



Commutation de fermeture = passage bloqué èsaturé

• troisième phase : dès que ic = Icsat, le transistor est saturé et vce est quasi nulle; la saturation est complète lorsqu'on a chargé la charge Qsat dans la base.

La fermeture dure ton = td + tr



Commutation d'ouverture = passage saturéè bloqué

à t = T soit t' = t - T = 0, la tension de commande eb passe de Eb1 à 0

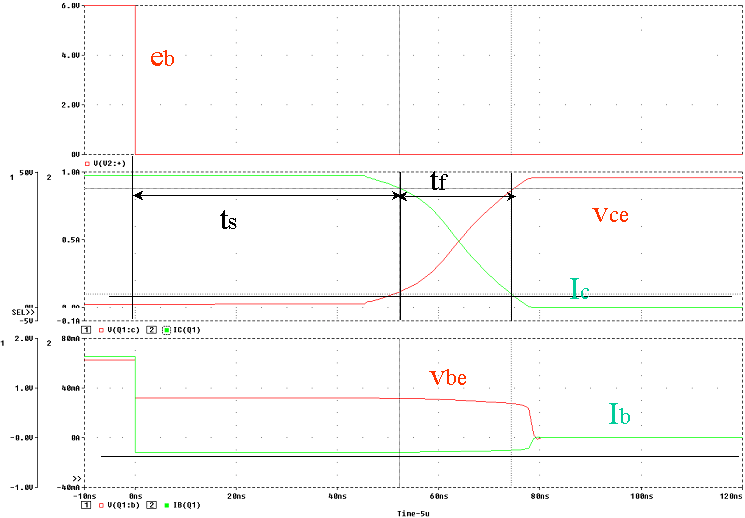

• première phase : pour désaturer le transistor, il faut d'abord évacuer la charge Qsat stockée dans la base; simultanément la jonction JBE commence son blocage avec un courant ib < 0. Durant cette la tension vce reste quasi nulle. Le temps de stockage ts est le temps mis par ic pour passer de Icsat à 0,9.Icsat



Commutation d'ouverture = passage saturéè bloqué

• deuxième phase : il faut ensuite évacuer la charge Qlin stockée dans la base; simultanément la jonction JBE continue son blocage . Le courant ic décroît donc la tension vce croît. Le temps de descente tf (f = fall) est le temps mis par ic pour passer de 0,9.Icsat à 0,1.Icsat



Commutation d'ouverture = passage saturéè bloqué

• troisième phase : Le courant ic étant nul, vce = E. Il faut que la jonction JBE finisse son blocage.

Le temps de fermeture est toff = ts + tf
