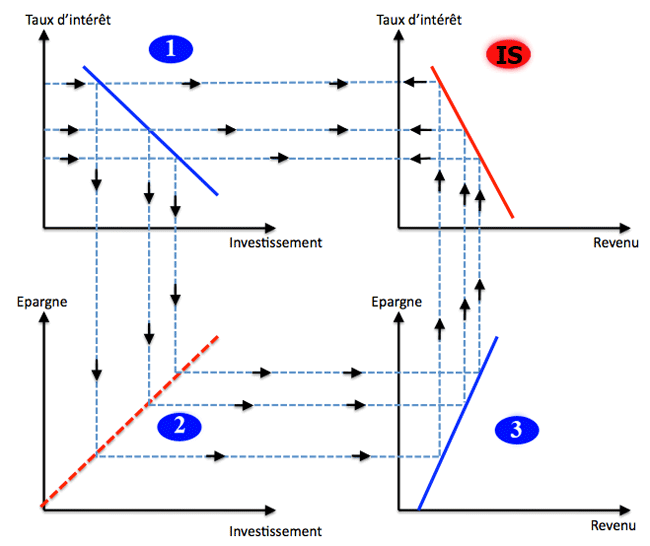

Le graphique n°1 décrit la liaison entre l'investissement et le taux d'intérêt. Toutes choses égales par ailleurs, l'investissement diminue quand le taux d'intérêt augmente.
Le graphique n°2 applique la condition d'équilibre du marché des biens : l'égalité entre épargne et investissement.
Le graphique n°3 reprend la liaison entre épargne et revenu (l'épargne est proportionnelle au revenu parce que la propension à consommer est stable).
Le dernier graphique boucle le raisonnement : pour chaque taux d'intérêt il existe une valeur du revenu qui assure l'équilibre sur le marché des biens.
