Initiation à la modélisation sur Revit

Interface utilisateur

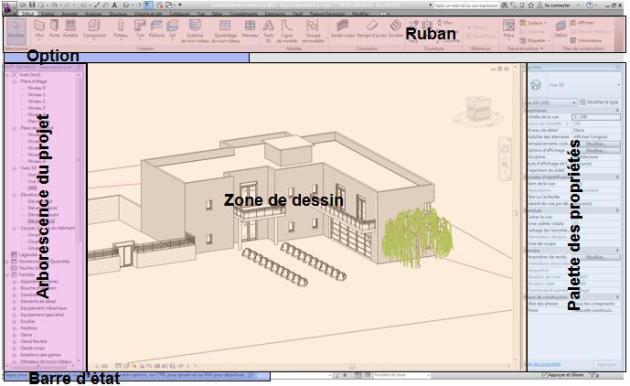

Environnement
  • Ruban :

Le ruban est l'emplacement local pour l'accès aux commandes classées par onglets.

Chaque onglet contient plusieurs groupes de fonctions et chaque groupe de fonctions contient plusieurs outils. Certains groupes de fonctions peuvent être développés pour accéder à des outils supplémentaires.

  • Barre des options :

La barre des options propose des options et des paramètres relatifs à l'outil actif ou à l'élément sélectionné.

Exemple de barre d'options
  • Arborescence du projet :

L'arborescence du projet présente une hiérarchie logique pour les vues, les nomenclatures, les feuilles, les familles, les groupes, les modèles liés et tout autre élément du projet en cours. Chaque branche peut être développée pour afficher les éléments de niveaux inférieurs.

  • Palette des propriétés :

La palette des propriétés présente les propriétés des objets sélectionnés. Une sous-sélection existe à l'intérieur.

Palette des propriétés
  • Zone de dessin :

La zone de dessin affiche les vues (ainsi que les feuilles et les nomenclatures) du projet en cours. A chaque fois que vous ouvrez une vue dans un projet, par défaut la vue s'affiche dans la zone de dessin au-dessus des autres vues. Les autres vues restent ouvertes, mais elles se trouvent sous la vue active. Il est possible d'organiser les vues du projet en fonction.

  • Barre d'état :

Dès sélection d'un outil, la partie gauche de la barre d'état contient des conseils et astuces sur la procédure à suivre. Dès qu'un élément est mis en surbrillance, la barre d'état affiche le nom de sa famille et son type.

  • Barre de contrôle et d'affichage :

La barre de contrôle d'affichage présente les options suivantes :

Barre de contrôle

. échelle ;

· niveau de détail ;

· style des modèles de graphismes ;

· ombres activées/désactivées ;

· affiche ou masque la boîte de dialogue « Rendu » (disponible uniquement lorsque la zone de dessin affiche une vue 3D) ;

· zone cadrée activée/désactivée ;

· masquer/afficher la zone cadrée ;

· vue 3D verrouillée ;

· masquage/isolement temporaire ;

· afficher les éléments cachés ;

· visibilité du modèle analytique.

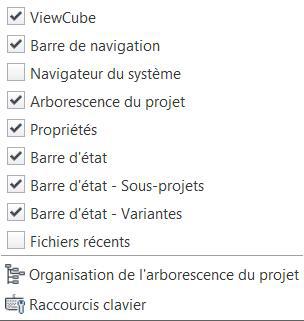

L'affichage des différentes zones est géré par l'option « Interface utilisateur » de l'onglet

« Vue » du « Ruban ».

Icône interface utilisateur
Interface utilisateur
