Initiation à la modélisation sur Revit

Gestion et création des vues associées aux niveaux

Gestion des vues

Gestion des vues

  • Dans l'arborescence de projet, sélectionner les vues en plan disponibles une par une en modifiant le type de vue :

Fenêtre des Propriétés

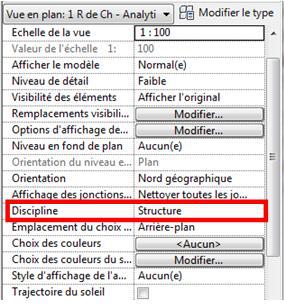

  • A la rubrique « Discipline » de la fenêtre des propriétés, choisir les options suivantes :

Fenêtre des propriétés : option "structure" pour les vues analytiques
Fenêtre des propriétés : option "architecture" pour les autres vues

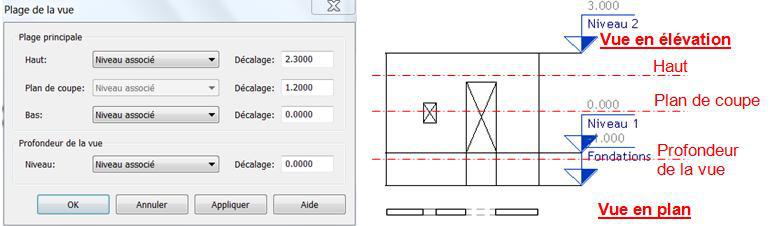

  • Régler ensuite la « Plage de vue » pour chaque vue.

Plage de vue

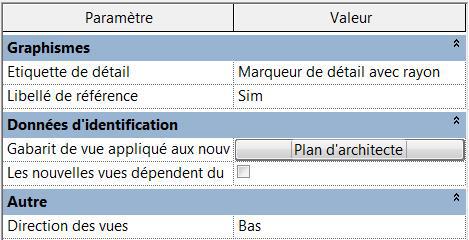

Et choisir "Bas" comme direction des vues dans la fenêtre des propriétés de chaque vue.

Direction des vues

Vérifier que l'icône « Cadrer la vue » Icône : cadrer la vuedans la barre de contrôle et d'affichage est barrée.

Pour chaque niveau, vous devez avoir 2 vues :

  • la première ayant comme options « Catégorie de modèles » et « Catégories d'annotations » cochées dans « remplacement visibilité / graphisme » ;

  • la seconde ayant uniquement l'option « Catégorie de modèles analytiques » cochée.

Ainsi, pour chaque niveau, vous obtiendrez une première vue type plan d'Archi (mur avec épaisseur) et une seconde de type schéma de structure (mur = trait).

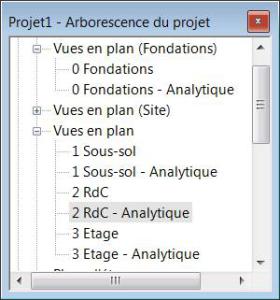

Arborescence de projet - vues 3D

ainsi que les vues 3D :

Vues 3D
