Équilibre du pieu

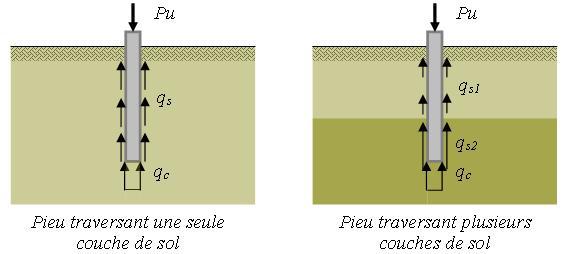

Le pieu reprend des charges principalement de compression. A la descente de charges (Pu) s'opposent deux réactions :
- l'effet de pointe : action du sol sur la base du pieu ;
- le frottement latéral : action le long de la hauteur du pieu :
Soit QC l'effort total de pointe et QS l'effort total de frottement latéral (en Newton).
Il y a équilibre du pieu si :
avec :
en considérant :
- Apieu : section du pieu ;
- Hpieu : hauteur d'enfoncement du pieu dans le sol ;
- Ppieu : périmètre du pieu.
Dans le cas où le pieu traverse des sols différents, on a :
Si le pieu est calculé avec l'effet de pointe, il faut s'assurer qu'il est suffisamment ancré dans le sol résistant (sur une hauteur supérieure à 3 fois le diamètre du pieu pour éviter de fracturer le sol résistant et pour s'assurer de la qualité du sol).
Lorsque l'effort de pointe est négligeable, on dit que le pieu est flottant.
Les pieux sont positionnés généralement aux lieux des charges concentrées (exemple : sous poteau). On peut trouver des pieux seuls ou groupés sous une semelle (avec un espace minimum entre axe pour ne pas avoir d'interaction entre les pieux lors de la réalisation : 2,1 fois le diamètre du pieu – valeur fonction du principe de réalisation du pieu).
La portance d'un pieu est généralement supérieure à 100 tonnes pour un diamètre de 600 mm.
