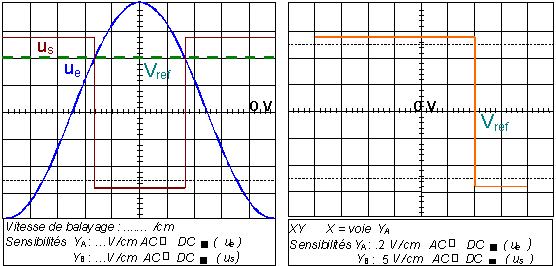

A partir des oscillogrammes, choisir parmi celles proposées, les valeurs de:
Une
animation
vous permet de comparer l'évolution de u
s
= f(t) et u
s
= f(u
e
)
Sur les oscillogrammes, l'unité V/cm doit être comprise comme V/div.
Q1. L'amplitude de u
e
:
2 V
4 V
6 V
8 V
Q2. La tension de basculement:
2 V
4 V
6 V
8 V
Q3. La sensibilité de la voie Y
A
, pour l'oscillogramme en base de temps:
0,5 V/div
1 V/div
2 V/div
5 V/div
Q4. La sensibilité de la base de temps, quand elle est utilisée:
0,5 ms/div
1 ms/div
2 ms/div
?
(La fréquence de la tension sinusoïdale est f = 100 Hz)
